Простая схема многофункционального генератора ...
Подписывайтесь на нашу группу Вконтакте — http://vk.com/chipidip,
и Facebook — https://www.facebook.com/chipidip
*

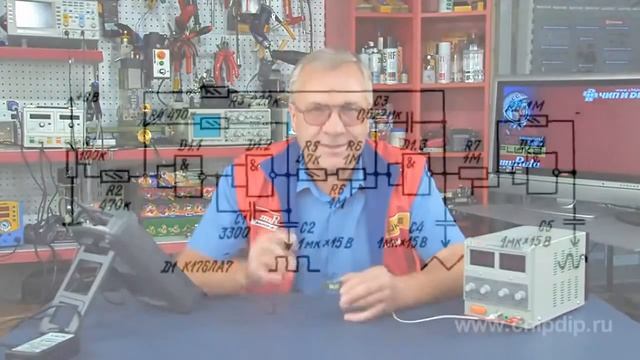

В схемотехнике построения генераторов импульсов очень часто встречаются схемы с применением логических микросхем. Один из вариантов простого устройства с применением КМОП-микросхемы К176ЛА7 -- простая схема комбинированного генератора импульсов. Логическая микросхема с дополнительной симметрией позволяет построить генератор, дающий прямоугольные, треугольные и синусоидальные колебания. Коротко о микросхеме. Микросхема К176ЛА7 содержит 4 элемента 2И-НЕ. Работает в широком диапазоне напряжений от 5В до 12В. Количество элементов в корпусе определяется количеством входов и выходов всех элементов, и ограничивается количеством выводов корпуса. Как работает генератор и о его устройстве. Конденсатор С3, в схеме, задает частоту генерируемых колебаний в пределах от 35 до 3500 Гц. Основой генератора служит компаратор, собранный на элементах D1.1 и D1.2. С выхода компаратора сигнал поступает на интегратор С3, R6, D1.3. Элемент D1.4 используется как нелинейный усилитель. При регулировке уровня входного напряжения резистором R7 на входе элемента D1.4, добиваются получения на его выходе синусоидального сигнала. Потенциометр R1 служит для получения симметричных колебаний, а частоту импульсов меняют резистором R6.
