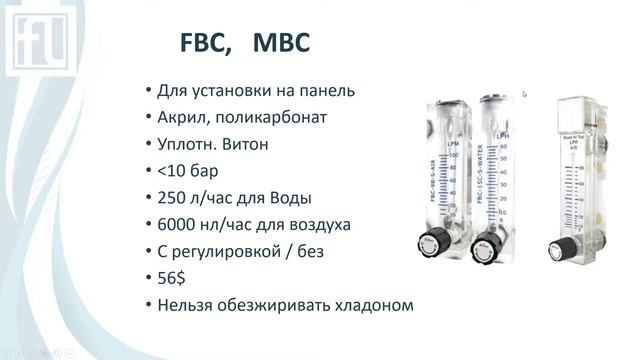

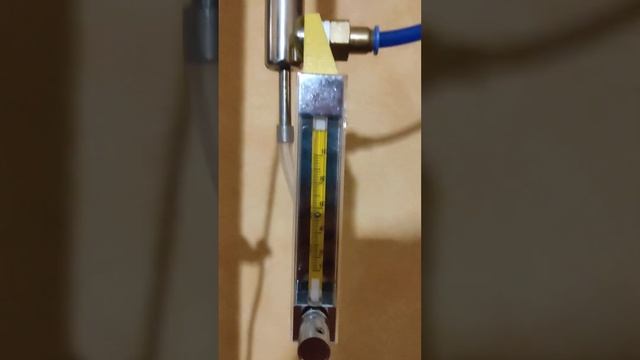

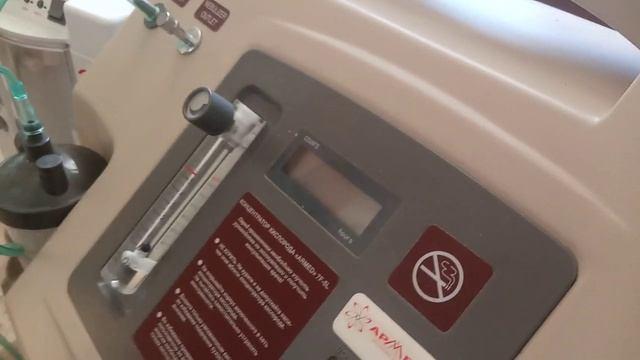

Ротаметр -- это прибор, предназначенный для измерения объемного расхода газа или жидкости. Имеет достаточно простую конструкцию и принцип действия. Представляет собой коническую трубку, которая располагается вертикально. Внутри трубки помещается поплавок-шарик, который является индикатором. При пропускании газа или жидкости сквозь прибор, поплавок будет подниматься вверх по трубке, тем выше, чем выше расход вещества через трубку. При этом во время подъема, поскольку шарик двигается по конусу, свободное пространство вокруг него будет увеличиваться. В определенный момент сила тяжести поплавка и подъемная сила потока уравновесятся и поплавок-индикатор замрет на месте. Это будет соответствовать определенному расходу вещества. Чтобы получить собственно измерительный прибор, на фабриках ротаметры градуируются - снабжаются шкалой в единицах объема на единицу времени. Каждый прибор предназначен для определенного вещества -- воздуха, воды или какого либо еще. В зависимости от предназначения, ротаметры изготовляются из разных материалов. Например, если давление внутри трубы низкое -- то из стекла. Могут быть металлические, или изготовленные из химически стойких материалов, для измерений в агрессивных средах. Тоже касается поплавков.У ротаметра есть ряд недостатков. Во-первых, для точных измерений необходимо, чтобы прибор был установлен идеально ровно под углом 90º к поверхности пола. Он чувствителен к наличию примесей и посторонних фракций, а так же имеет сложности в работе с вязкими жидкостями. Наконец, снятия показаний чаще всего неавтоматизированное, оператору необходимо каждый раз самостоятельно смотреть на положение индикатора. Кстати, чтобы его разглядеть, протекающее по трубе вещество должно быть хотя бы немного прозрачным.Несмотря на это, ротаметры являются важной составляющей автоматизации работы трубопроводов. У них есть несколько важных достоинств -- как мы видим, их устройство предельно простое. Они надежны, неприхотливы и очень дешевы. Поэтому всегда находят свою нишу и широко используются. В заключении хочу отметить, что существуют так же усложненные версии прибора, в которых считывание положения поплавка происходит магнитным или оптическим способом, что позволяет использовать его в автоматизированных системах. Появились так же особые, горизонтальные ротаметры.
