РЕГУЛИРУЕМЫЙ БЛОК ПИТАНИЯ 0-12V

Сегодня мы будем рассматривать регулируемый блок питания 0 до 12 V.
Жмем кнопку Р и вписываем ключевое слово в прямоугольнике Keywords, так проще искать в библиотеке Протеус. Вписываем ALTERNATOR, щелкам два раза мышкой и наш генератор отобразится в списках выбранных элементов.
Далее вписываем в ключевое слово TRAN-2P2S и также двойным щелчком мыши вписываем в списки выбранных элементов данный трансформатор.
Выбираем B80C1000 и вписываем в Keywords элемент, двойным щелчком мыши отображаем в списках выбранных элементов диодный мост.
Затем в Keywords вписываем элемент PCELEC1000U35 и двойным щелчком мыши отображаем в списках выбранных элементов конденсатор.

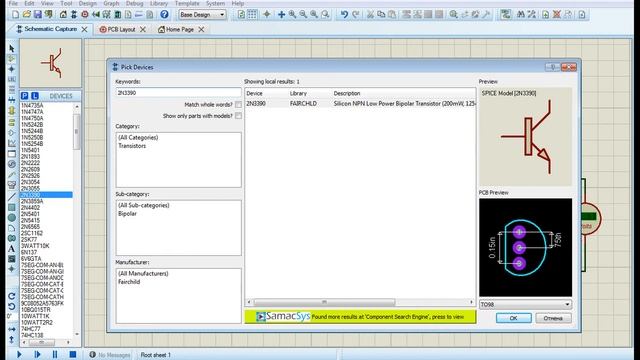

Переходим к следующему элементу который нам надо отобразить в списках выбранных элементов. В прямоугольнике Keywords вписываем элемент 2N3390 и чтобы он отобразился в списках выбранных элементов щелкаем мышкой два раза.
Набираем 2N1893 и в той же последовательности нажимаем два раза мышкой и у нас отобразится транзистор выбранной марки.
В прямоугольнике вписываем 1N5244B и также двойным щелчком мыши щелкаем по выбранному элементу.
В прямоугольнике Keywords вписываем резистор 10WATT1K и также жмем два раза мишкой по нему для отображения в списках выбранных элементов.
В прямоугольнике Keywords впечатываем POT-HG и жмем два раза мышкой.
Переходим в виртуальные средства отображения информации, выбираем вольтметр постоянного напряжения DC VOLTMETR щелкаем по выбранному объекту мышкой.
Переносим мышку на рабочее поле и щелкаем мышкой еще раз для отображения вольтметра.
Переходим к вычерчиванию схемы, сделайте это как можно точнее. Вам придется пройти по выбранным элементам при вычерчивании данной схемы при размещении компонентов. Итак через некоторое время у вас получилась схема. Ну еще не все, нам придется сделать небольшие корректировки в генераторе – ALTERNATOR.Щелкаем два раза мышкой по генератору и видим, что у нас высветилась панель где по умолчанию в генераторе стоит 6В и 1Гц. нам нужно выставить 24В. и поставить привычную для нас 50Гц.
После всех корректировок с генератором включаем симулятор, и смотрим за показаниями вольтметра, регулируя переменным сопротивлением выходное напряжение которое нам нужно, регулировка происходит от 0 до 12 В. Конденсатор С5 у нас стоит для накопления емкости и фильтрации напряжения.
