EXFO OTDR SETUP

НАСТРОЙКА EXFO OTDR

00:03 Введение и настройка OTDR

• Старший технический специалист по продажам, рассказывает о настройке OTDR.

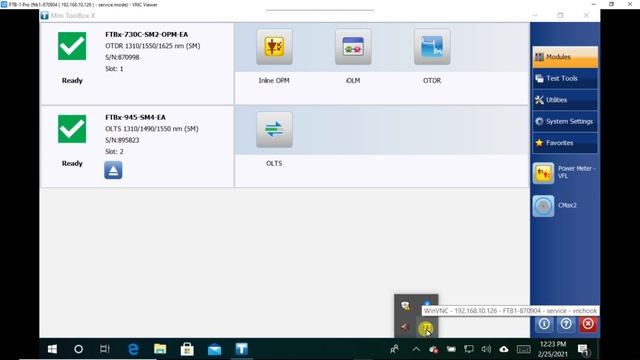

• Используется платформа FTB One с модулем FTB 730.
• Интерфейс может отличаться в зависимости от решений и загружаемого ПО.

00:44 Интерфейс OTDR и тестирование

• Интерфейс OTDR позволяет использовать его как источник для тестирования потерь.
• Для обучения используется рефлектометр.
• Тестирование будет проводиться на длинах волн 1310 и 1550.

01:18 Настройки и режимы тестирования

• Для ускорения процесса будет тестироваться только 1550.
• В реальном тестировании важно тестировать коротковолновую и длинноволновую части спектра.
• Настройка диапазона, ширины и длительности импульса.

02:08 Режимы тестирования и параметры

• Кнопка реального времени для разделения анализа на две части.
• Отключение пусковых кабелей и настройка приемного волокна.
• Возможность изменения настроек для автоматического режима.

04:07 Пользовательские параметры и отчеты

• Настройка пользовательских параметров для диапазона и длительности.
• Возможность создания индивидуальных дистанций для тестирования.
• Управление файлами и создание отчетов в формате PDF.

06:40 Тестирование и анализ

• Проведение автоматического теста для определения длины волокна.
• Настройка пускового кабеля и перемещение начала анализа.
• Именование файлов для идентификации и сохранения результатов.

09:16 Именование и идентификация

• Настройка идентификаторов для именования файлов.
• Указание местоположения "А" и "Б" для тестирования.
• Включение идентификаторов оптоволокна в имя файла.

10:46 Настройка параметров тестирования

• Центральный офис номер один и два.
• Ввод идентификаторов и сохранение файлов.
• Установка показателя преломления и порога обнаружения.

11:37 Тестирование и оптимизация

• Тестирование через разветвитель и порог обнаружения.
• Оптимизация настроек для тестирования.
• Выбор длин волн и запуск теста.

12:51 Оптимизация параметров

• Использование автоматического теста для определения настроек.
• Настройка диапазона и длительности импульса.
• Оптимизация длительности импульса для лучшего разрешения.

14:42 Тестирование и анализ

• Тестирование на 1310 и 1550 нм.
• Оптимизация ширины и длительности импульса.
• Анализ результатов и корректировка настроек.

17:14 Сохранение и интерпретация данных

• Сохранение настроек и переход к следующему волокну.
• Интерпретация ключевых показателей эффективности.
• Анализ событий и потерь на разъемах.

21:02 Генерация отчетов

• Сохранение данных в формате .trc.
• Генерация отчетов в формате PDF.
• Возможность сохранения данных на съемный носитель.

21:44 Сохранение и обработка данных

• Данные сохраняются в папке по умолчанию.
• Трассировка сохраняется в формате PDF.
• PDF-файл можно отправить инженеру или руководителю для просмотра.

22:11 Возвращение к настройкам и файловый менеджер

• Кнопка Alt+Tab позволяет вернуться к экрану настроек.
• Файловый менеджер Windows запускается при выборе опции.
• Трассировка и отчет сохраняются в указанном месте.

22:47 Генерация и отправка отчета

• Отчет генерируется и сохраняется в формате PDF.
• Отчет можно отправить кому угодно.
• Отчет можно отредактировать и скопировать на съемный диск для передачи руководителю.

23:09 Заключение и дополнительные ресурсы

• Тестирование рефлектометра простое и понятное.
• Дополнительные настройки и хитрости будут рассмотрены в дополнительном контенте.
• Цель тренинга - подготовить к быстрому тестированию рефлектометра.
