Схема Подключения Перекрестного Выключателя. Перекрестный переключатель и проходные выключатели. смотреть онлайн

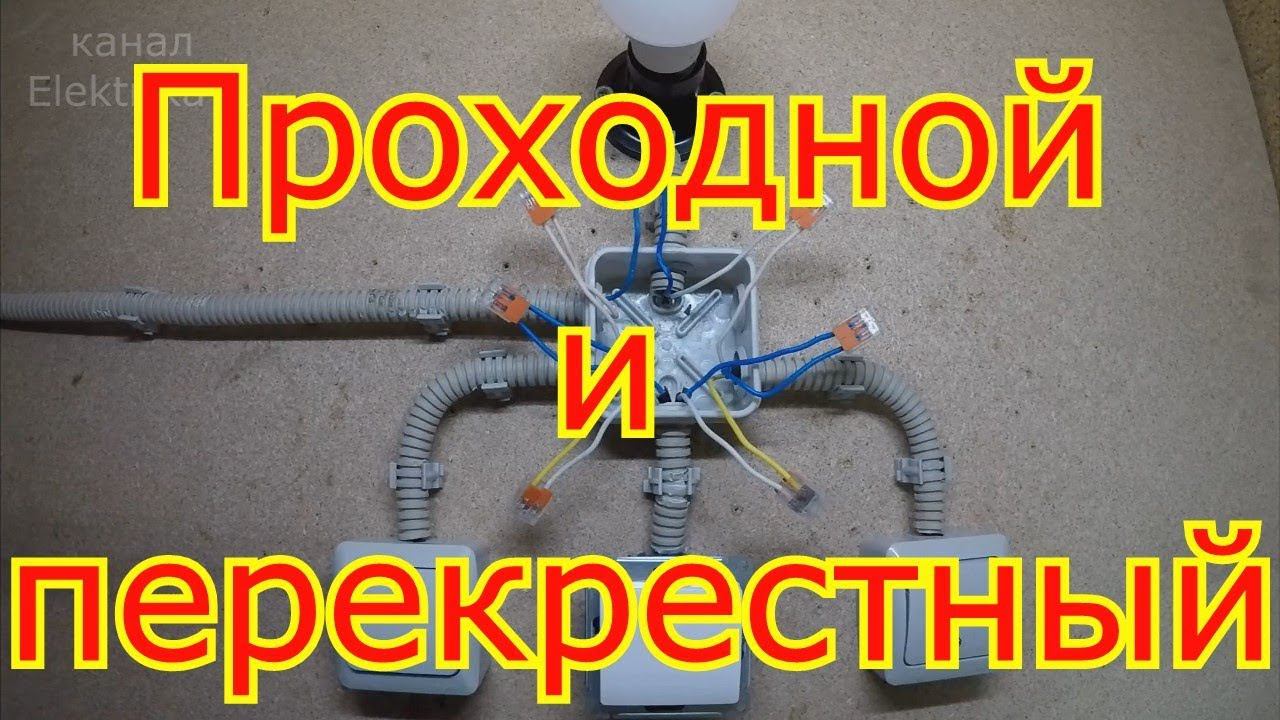

Что из себя представляет перекрестный выключатель? https://rutube.ru/video/33d9484890b2333df663813d57f2f09a/ https://rutube.ru/video/687b5f8c460a68d02b9b74abea0d895b/ С виду он почти не отличается от обычного или проходного выключателя. Но только у него четыре клеммы – две с одной с стороны, а две с другой В одном положении звонятся контакты в прямом направлении, а в другом звонятся в перекрестном направлении. Для подключения такого выключателя нужен четырехпроводной кабель. Я специально для вас изготовил такой, но с двумя парами одинаковых жил, для лучшего понимания подключения. Две желто-зеленые и две голубые жилы. И подключать я их буду парами, одну пару подключу с одной стороны, а другую – с другой стороны. В вашем кабеле будут другие цвета проводов, но вы должны их мысленно разделить на пары и запомнить цвета, чтобы потом облегчить себе монтаж в распределительной коробке. С одной стороны у меня желто-зеленые, а сдругой голубые провода. На стенде собрана обычная схема с проходными выключателями, кабель от перекрестного я завел в уже имеющуюся распределительную коробку. Снимаю напряжение. Находим в коробке два голубых и два желто-зеленых провода, соединенных попарно. Разъединяю их, и развожу провода по их принадлежности к разным кабелям. Вот эти два провода идут к одному выключателю, а эти два провода идут к другому выключателю. Пару голубых проводов от перекрестного я подключу к паре проводов от левого проходного выключателя А пару желто-зеленых подключаю к паре от правого проходного выключателя. Подаю напряжение. Теперь светильник включается и выключается при любых комбинациях всех трех выключателей. А можно ли добавить в эту схему ещё выключатель? Да, можно последовательно добавить еще сколько угодно перекрестных выключателей, и схема будет работать точно так же. #сезонконтентаRUTUBE #электрика #ремонт #электроника #интересно #техника #электрик #технология #начинающим #винтошпунт #электромонтаж #электропроводка #лайфхаки
